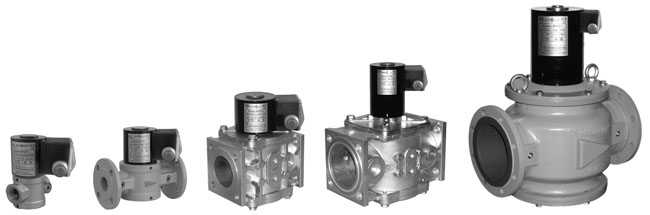

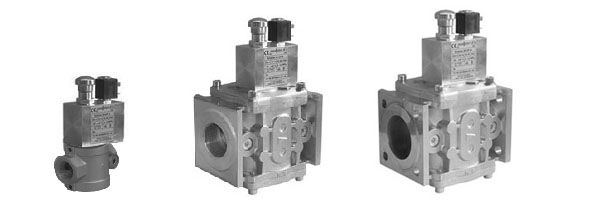

Клапаны электромагнитные двухпозиционные серии ВН с ручным взводом

Клапаны электромагнитные двухпозиционные серии ВН с ручным взводом предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов и других неагрессивных газов в качестве запорного органа.

    Клапаны с ручным взводом в зависимости от типа управления подразделяются на две группы:

     1. Клапаны с ручным взводом электрического типа.

      Обозначение ВН...Р-...

Клапаны данного типа применяются в системах, где необходимо гарантированное закрытие клапана при пропадании напряжения питания, а открытие возможно при воздействии оператора на орган (кнопку) управления.

    Клапаны изготавливаются:

    - в алюминиевом корпусе - DN 15...100;

   - в стальном корпусе - DN 15..300;

    - в чугунном корпусе - DN 150, 200.

Климатическое исполнение:  У3.1 (-30...+40 °С);

                                                  У2 (-45...+40 °С);

                                                  УХЛ2 (-60...+40 °С).

     2. Клапаны с ручным взводом механического типа.

     Обозначение ВН...Рм-...

  Клапаны данного типа применяются в системах, где необходимо гарантированное закрытие клапана при пропадании напряжения питания.

     Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора.

     Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, то клапана открыть невозможно (шток ручного взвода заблокирован).

     Клапаны изготавливаются:

     - в алюминиевом корпусе - DN 15...100;

     - в стальном корпусе - DN 15...200.

Климатическое исполнение:  У3.1 (-30...+40 °С).

Исполнение клапанов с пучным взводом:общепромышленное


  Степень защиты:IP65.

   Частота включений, 1/ч, не более:

   - ручной взвод электрического типа: - 1000, 500, 300, 150 включений (в зависимости от условного прохода клапана и давления).

  Полный ресурс, не менее:

   - ручной взвод электрического типа: 1 000 000, 500 000, 300 000, 150 000 включений (в зависимости от условного прохода клапана и давления);

   - ручной взвод механического типа - 50 000 включений.

  Монтажное положение:

   Для DN 15...50 - любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана.

   Для DN 65...300 - на горизонтальном трубопроводе (катушкой вверх).

Клапаны с ручным взводом могут быть оснащены датчиками положения клапана (открыт-закрыт).
