ГРПШ-400, ГРПШ-400-01, ГРПШ-07-У1, ГРПШ-01-У1, ГРПШ-03М-У1, ГРПШ-03БМ-У1

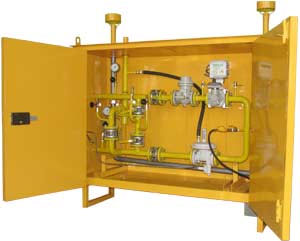

Газорегуляторные пункты шкафного типа ГРПШ-400, ГРПШ-400-01, ГРПШ-07-У1, ГРПШ-01-У1, ГРПШ-03М-У1, ГРПШ-03БМ-У1 с одной линией редуцирования, байпасной линией и регуляторами давления РДНК-400, РДНК-400М, РДНК-У, РДНК-1000. РДНК-50 используются для систем газоснабжения различных объектов в качестве самостоятельных ГРП для редуцирования среднего или высокого давления газа на более низкое, автоматического поддержания давления на выходе на установленном уровне независимо от колебаний давления на входе или расхода газа, а также блокировки подачи газа при аварийных отклонениях давления выше установленного уровня. Для удобства ГРПШ имеют двухстворчатые дверцы. При обслуживании и ремонте оборудования и при закрытии входных и выходных кранов газ поступает к объектам потребления по байпасной линии.



Технические характеристики

 ГРПШ-400 ГРПШ-400-01ГРПШ-07-У1 ГРПШ-01-У1ГРПШ-03М-У1ГРПШ-03БМ-У1
Регулятор давления газа РДНК-400 РДНК-400М РДНК-1000 РДНК-У РДСК-50М РДСК-50БМ
Давление газа на входе, Рвх, МПа 0,6 0,6 0,6 1,2 1,2 1,2
Диапазон настройки давления газа на выходе, Рвых, кПа 2–5 2–5 2–5 2–5 10–100 270–300
Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч 250 500 800 900 700 1100
Наличие отопления + + + + + +
Масса, кг 100 100 100 100 100 100



Функциональная схема ГРПШ 400,ГРПШ-07-У1,ГРПШ-01-У1,ГРПШ-03М-У1



grpsh-400-1s-1



Габаритный чертеж ГРПШ-400,ГРПШ-07-У1,ГРПШ-01-У1,ГРПШ-03М-У1





grpsh-400-2s габаритный чертеж
